Service oriented architecture

  1. 1. Service Oriented Architecture M. Ainul Yaqin

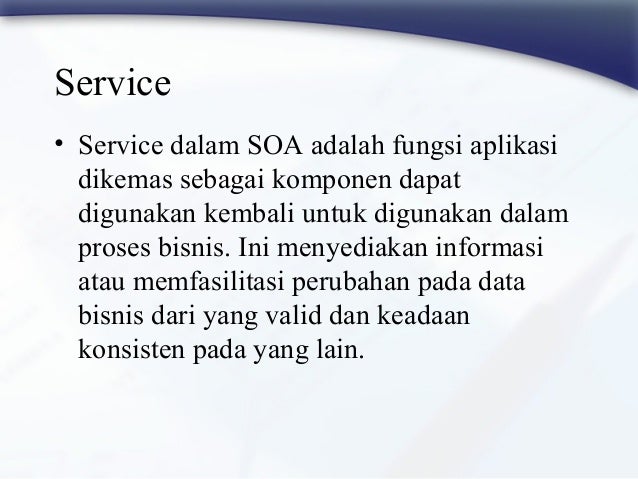

  2. 2. Service • Service dalam SOA adalah fungsi aplikasi dikemas sebagai komponen dapat digunakan kembali untuk digunakan dalam proses bisnis. Ini menyediakan informasi atau memfasilitasi perubahan pada data bisnis dari yang valid dan keadaan konsisten pada yang lain.

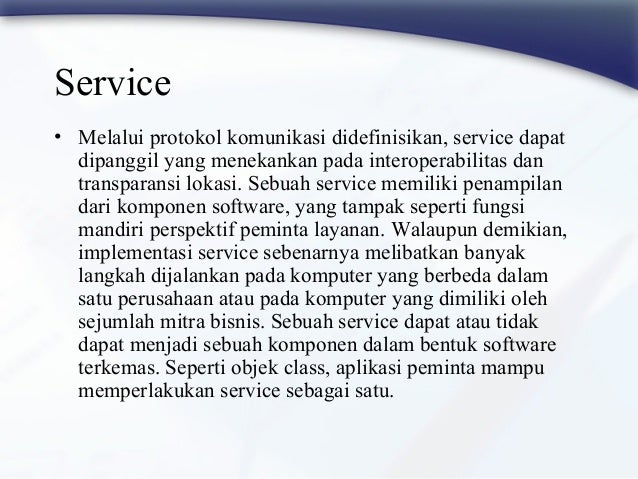

  3. 3. Service • Melalui protokol komunikasi didefinisikan, service dapat dipanggil yang menekankan pada interoperabilitas dan transparansi lokasi. Sebuah service memiliki penampilan dari komponen software, yang tampak seperti fungsi mandiri perspektif peminta layanan. Walaupun demikian, implementasi service sebenarnya melibatkan banyak langkah dijalankan pada komputer yang berbeda dalam satu perusahaan atau pada komputer yang dimiliki oleh sejumlah mitra bisnis. Sebuah service dapat atau tidak dapat menjadi sebuah komponen dalam bentuk software terkemas. Seperti objek class, aplikasi peminta mampu memperlakukan service sebagai satu.

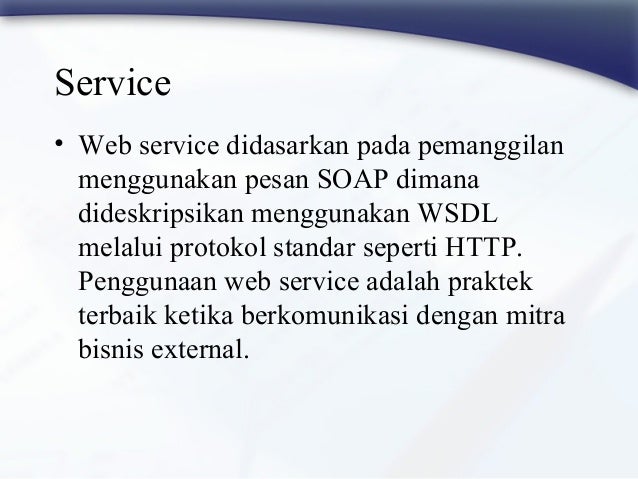

  4. 4. Service • Web service didasarkan pada pemanggilan menggunakan pesan SOAP dimana dideskripsikan menggunakan WSDL melalui protokol standar seperti HTTP. Penggunaan web service adalah praktek terbaik ketika berkomunikasi dengan mitra bisnis external.

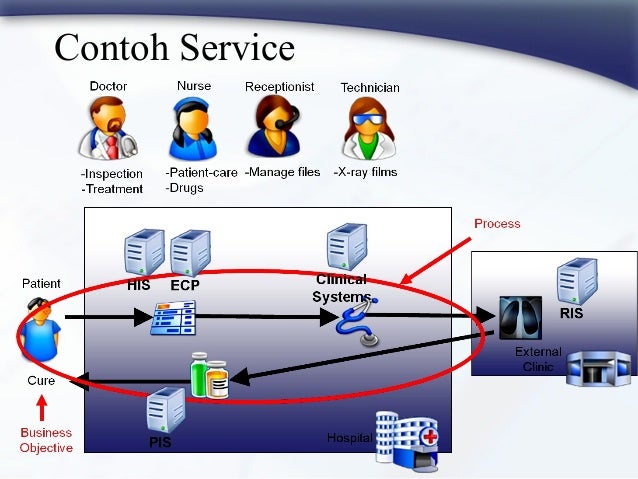

  5. 5. Contoh Service
  6. 6. Contoh Service Yang Lebih Kompleks

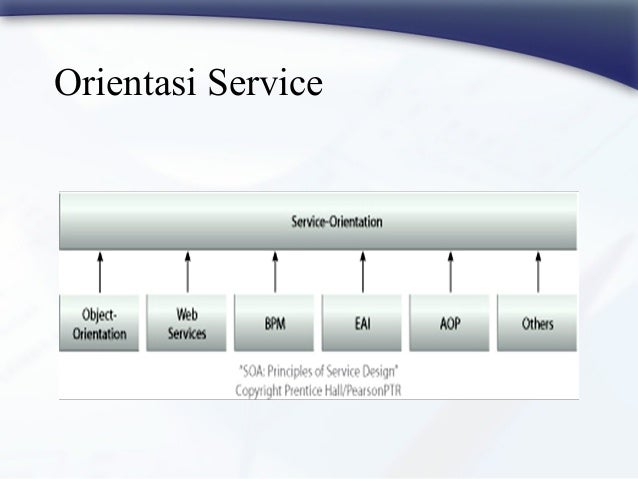

  7. 7. Orientasi Service
  8. 8. Orientasi Service
  9. 9. Sebelum dan Setelah SOA
  10. 10. Definisi SOA • Menurut OASIS : Sebuah paradigma untuk mengorganisasi dan memanfaatkan kemampuan terdistribusi yang mungkin berada di bawah kendali domain kepemilikan yang berbeda. Ini menyediakan suatu arti yang seragam untuk menawarkan, menemukan, berinteraksi dengan dan menggunakan kemampuan untuk menghasilkan efek yang diinginkan sesuai dengan prasyarat dan harapan yang terukur.

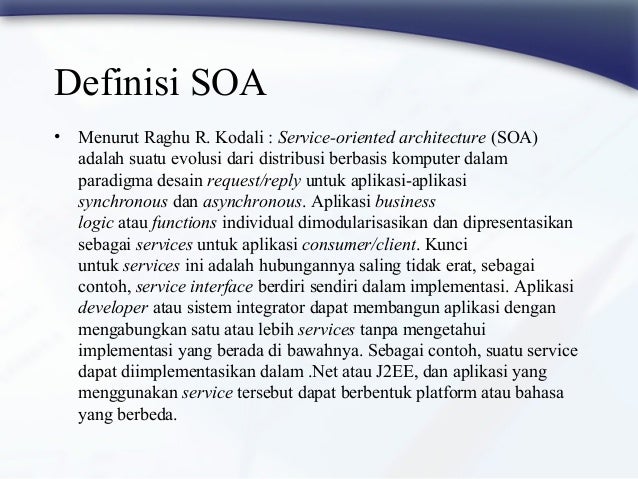

  11. 11. Definisi SOA • Menurut Raghu R. Kodali : Service-oriented architecture (SOA) adalah suatu evolusi dari distribusi berbasis komputer dalam paradigma desain request/reply untuk aplikasi-aplikasi synchronous dan asynchronous. Aplikasi business logic atau functions individual dimodularisasikan dan dipresentasikan sebagai services untuk aplikasi consumer/client. Kunci untuk services ini adalah hubungannya saling tidak erat, sebagai contoh, service interface berdiri sendiri dalam implementasi. Aplikasi developer atau sistem integrator dapat membangun aplikasi dengan mengabungkan satu atau lebih services tanpa mengetahui implementasi yang berada di bawahnya. Sebagai contoh, suatu service dapat diimplementasikan dalam .Net atau J2EE, dan aplikasi yang menggunakan service tersebut dapat berbentuk platform atau bahasa yang berbeda.
  12. 12. Definisi SOA • Menurut Pungus RS : SOA adalah sebuah kerangka kerja untuk mengintegrasikan proses bisnis dan mendukung infrastruktur teknologi informasi dan menstandarisasi komponen-komponen layanan yang dapat digunakan kembali dan digabungkan sesuai dengan prioritas bisnis. SOA bersifat loosely coupled (tingkat kebergantungan antar komponen rendah), highly interoperable (mudah dioperasikan), reusable(dapat digunakan kembali), dan interoperability (dapat berkomunikasi antar platform)

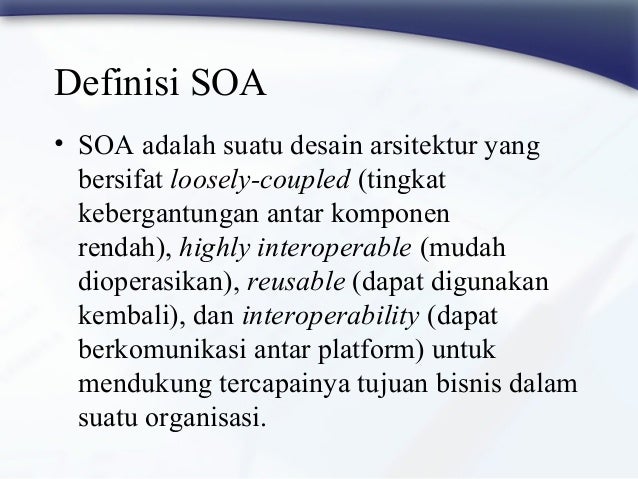

  13. 13. Definisi SOA • SOA adalah suatu desain arsitektur yang bersifat loosely-coupled (tingkat kebergantungan antar komponen rendah), highly interoperable (mudah dioperasikan), reusable (dapat digunakan kembali), dan interoperability (dapat berkomunikasi antar platform) untuk mendukung tercapainya tujuan bisnis dalam suatu organisasi.

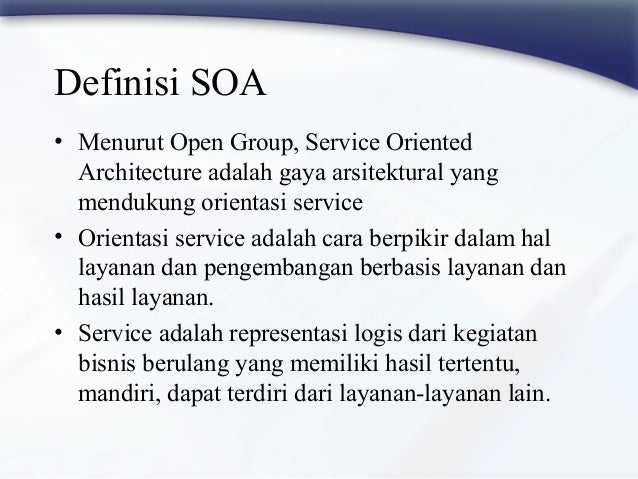

  14. 14. Definisi SOA • Menurut Open Group, Service Oriented Architecture adalah gaya arsitektural yang mendukung orientasi service • Orientasi service adalah cara berpikir dalam hal layanan dan pengembangan berbasis layanan dan hasil layanan. • Service adalah representasi logis dari kegiatan bisnis berulang yang memiliki hasil tertentu, mandiri, dapat terdiri dari layanan-layanan lain.

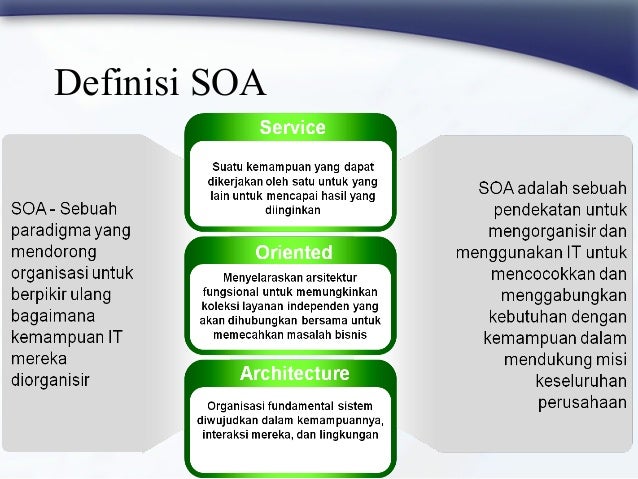

  15. 15. Definisi SOA

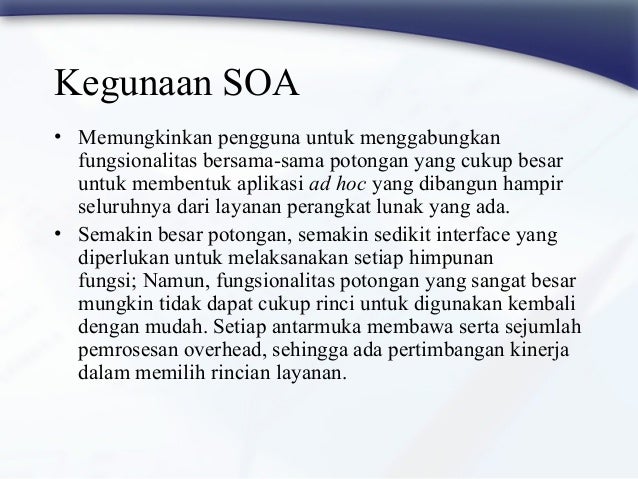

  16. 16. Kegunaan SOA • Memungkinkan pengguna untuk menggabungkan fungsionalitas bersama-sama potongan yang cukup besar untuk membentuk aplikasi ad hoc yang dibangun hampir seluruhnya dari layanan perangkat lunak yang ada. • Semakin besar potongan, semakin sedikit interface yang diperlukan untuk melaksanakan setiap himpunan fungsi; Namun, fungsionalitas potongan yang sangat besar mungkin tidak dapat cukup rinci untuk digunakan kembali dengan mudah. Setiap antarmuka membawa serta sejumlah pemrosesan overhead, sehingga ada pertimbangan kinerja dalam memilih rincian layanan.

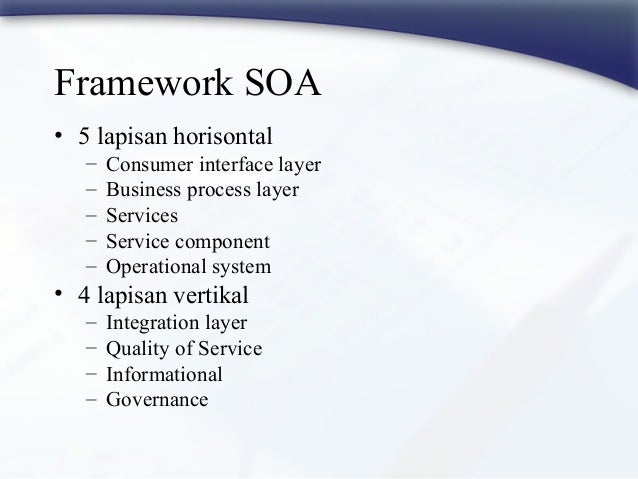

  17. 17. Framework SOA • 5 lapisan horisontal – Consumer interface layer – Business process layer – Services – Service component – Operational system • 4 lapisan vertikal – Integration layer – Quality of Service – Informational – Governance
  18. 18. Framework SOA

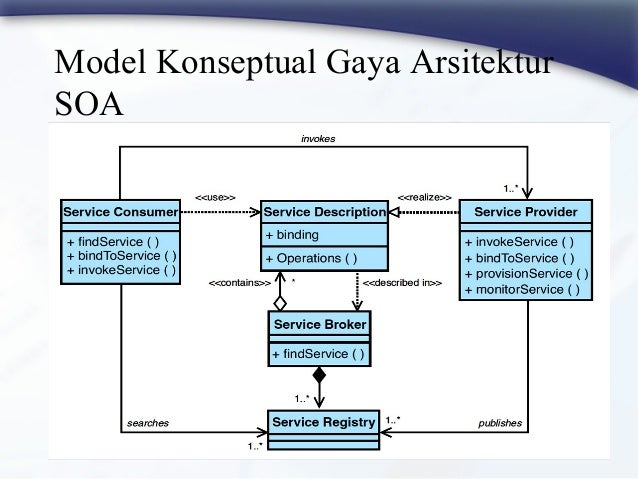

  19. 19. Model Konseptual Gaya Arsitektur SOA

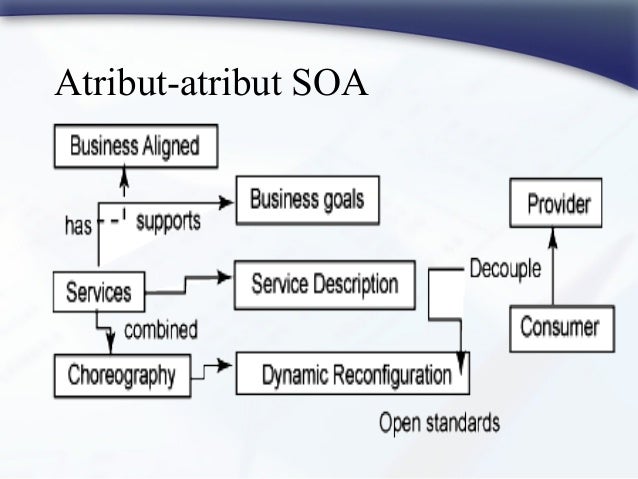

  20. 20. Atribut-atribut SOA

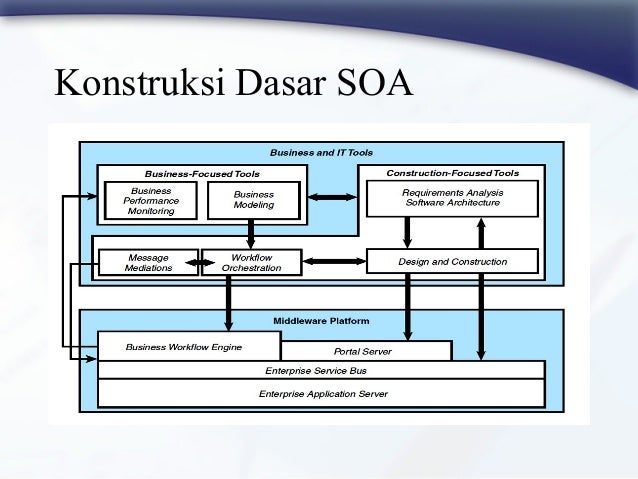

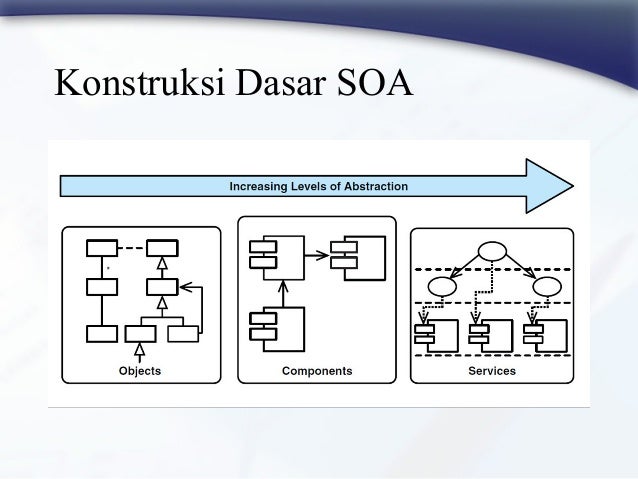

  21. 21. Konstruksi Dasar SOA

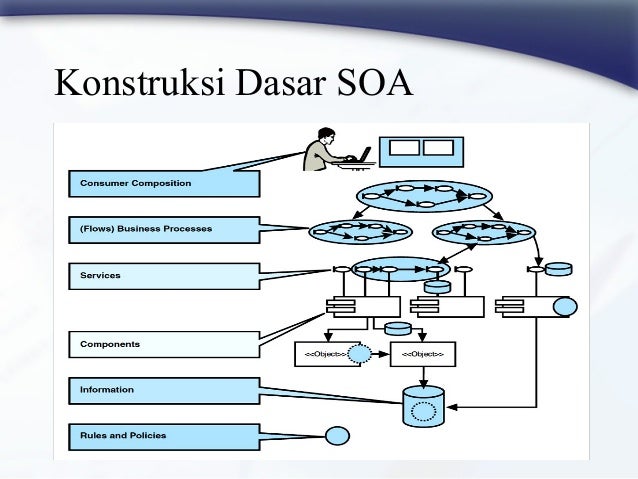

  22. 22. Konstruksi Dasar SOA
  23. 23. Konstruksi Dasar SOA

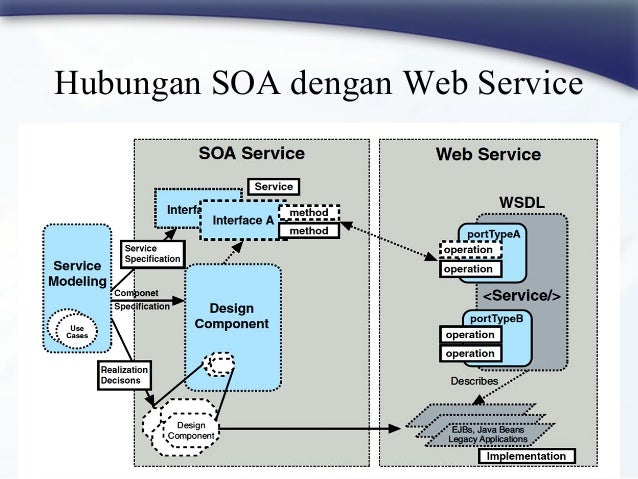

  24. 24. Hubungan SOA dengan Web Service

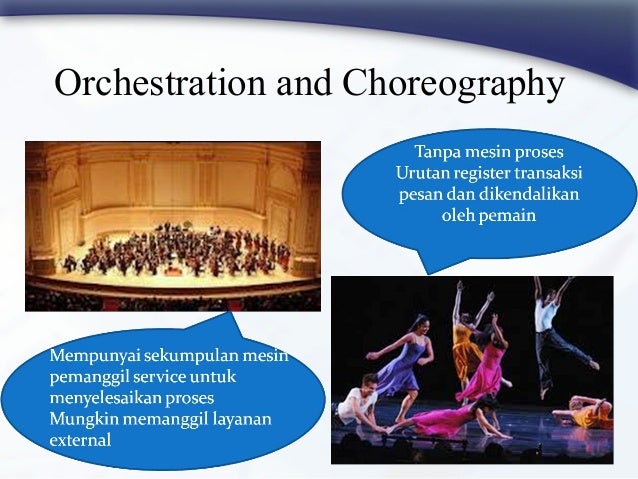

  25. 25. Orchestration and Choreography

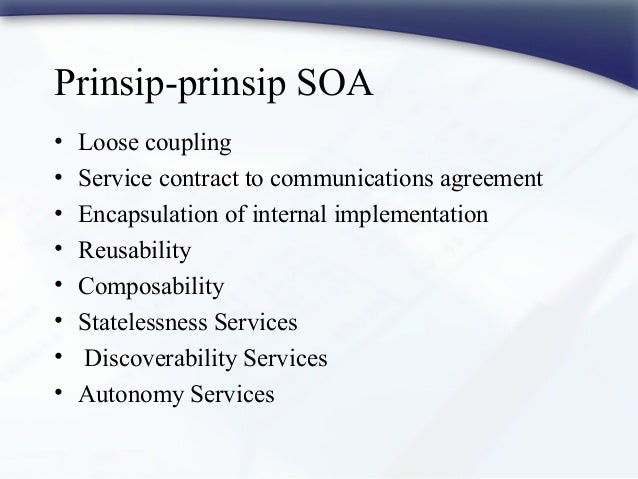

  26. 26. Prinsip-prinsip SOA • Loose coupling • Service contract to communications agreement • Encapsulation of internal implementation • Reusability • Composability • Statelessness Services • Discoverability Services • Autonomy Services

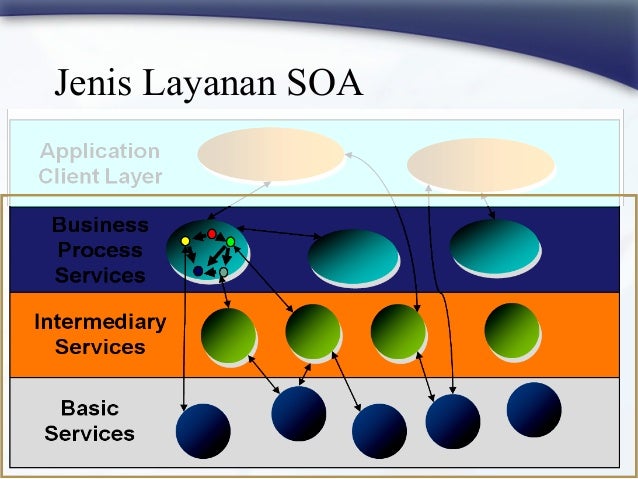

  27. 27. Jenis Layanan SOA

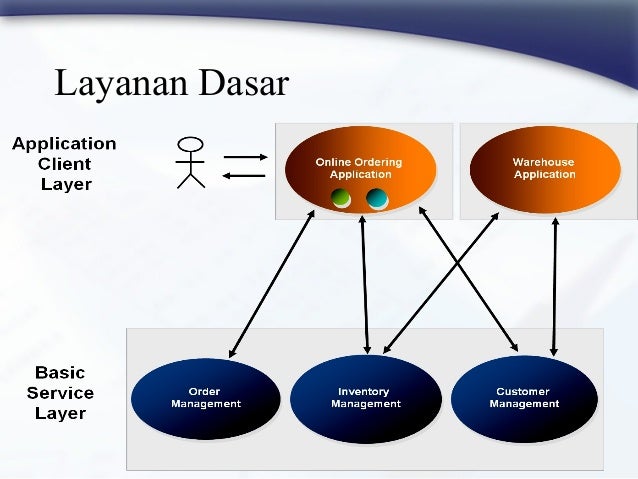

  28. 28. Layanan Dasar

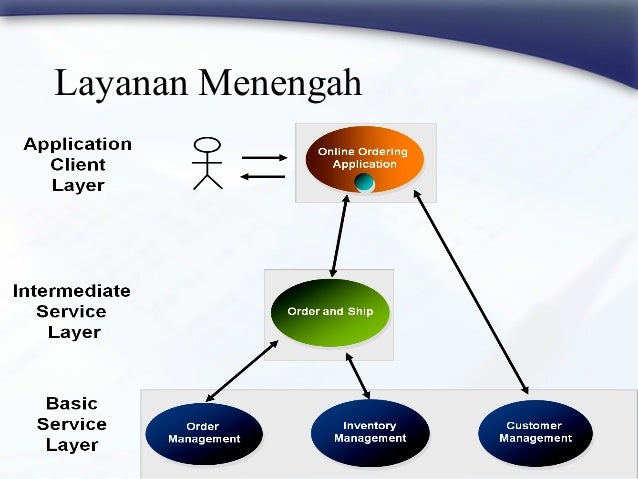

  29. 29. Layanan Menengah
  30. 30. Layanan Proses Bisnis

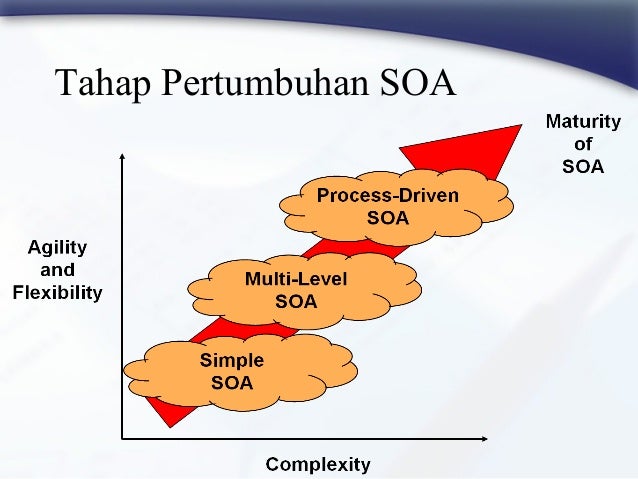

  31. 31. Tahap Pertumbuhan SOA

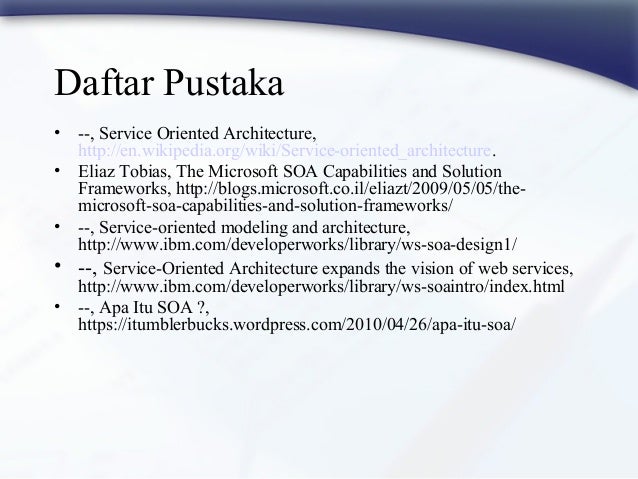

  32. 32. Daftar Pustaka • --, Service Oriented Architecture, http://en.wikipedia.org/wiki/Service-oriented_architecture. • Eliaz Tobias, The Microsoft SOA Capabilities and Solution Frameworks, http://blogs.microsoft.co.il/eliazt/2009/05/05/the- microsoft-soa-capabilities-and-solution-frameworks/ • --, Service-oriented modeling and architecture, http://www.ibm.com/developerworks/library/ws-soa-design1/ • --, Service-Oriented Architecture expands the vision of web services, http://www.ibm.com/developerworks/library/ws-soaintro/index.html • --, Apa Itu SOA ?, https://itumblerbucks.wordpress.com/2010/04/26/apa-itu-soa/
  33. 33. Daftar Pustaka • Raghu R. Kodali, What is Service Oriented Architecture ? An Introduction to SOA, http://www.javaworld.com/article/2071889/soa/what-is-service- oriented-architecture.html • Stenly Richard Pungus, Penerapan Service Oriented Architecture Untuk Pengintegrasian Sistem Informasi Perguruan Tinggi (Studi Kasus Universitas Klabat (Unklab) Manado), http://digilib.itb.ac.id/gdl.php?mod=browse&op=read&id=jbptitbpp- gdl-stenlyrich-31311

×
